- 產品名稱：橡套扁平電纜YB YBF
- 添加時間：2018-05-10 17:36:27
- 推薦度：

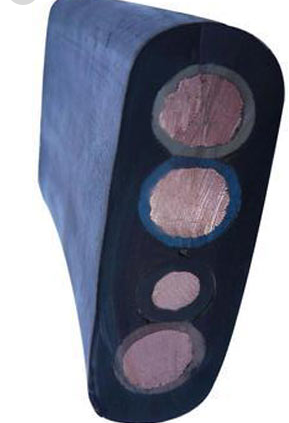

橡套扁平電纜YB YBF
一、概述：
橡套扁平電纜YB YBF導電線芯采用軟結構，確保電纜柔軟性能好。絕緣和保護層材料采用丁聚物，提高電纜柔軟特性和防腐、耐寒特性。絕緣線芯分色，為敷設安裝提供方便。可按顧客需要，在纜芯兩側增加鋼絲繩或其他承力元件。
橡套扁平電纜YB YBF是按企業標準標準組織生產，適用交流額定電壓Uo/U為450V/750V及以下的移動式電氣設備中。扁型結構特別適用于頻繁彎曲的場合，不扭結，折疊整齊，如行車。THYB、THYBF、THYBZ三大類產品均能滿足各種場合的需要。
扁型橡套電纜、扁電纜、扁平軟電纜以及扁平電纜是按照******Q1320282、AQ001-91標準組織生產，適用于交流額定電壓450v/750v及以下的移動式電氣設備中，橡套扁平電纜扁形結構特別適用于頻繁彎曲的場合，不易扭結，如起重機、行車等。橡套扁平電纜導電線芯采用軟結構，確保電纜柔軟性能好。橡套扁平電纜絕緣和保護層材料采用丁聚物，提高電纜柔軟特性和防腐、耐寒特性。絕緣線芯分色，為敷設安裝提供方便。橡套扁平電纜可按顧客需要，在纜芯兩側增加鋼絲繩或其他承力元件。
二、橡套扁平電纜YB YBF規格型號：
型號 | 名稱 | 允許溫升 | 適用范圍 |
YB | 天然丁苯絕緣和護套扁平軟電纜 | 70 ° C | 室內無油污場所 |
YBF | 天然丁苯絕緣和氯丁護套扁平軟電纜 | 200 ° C | 室外及有油污場所 |
YBZ | 乙丙絕緣和氯丁護套扁平軟電纜 | 200 ° C |
| 型號 | 名稱 | 用途 |
| ZDYHF | 自動保護焊機電纜 | 用于各種氣、電、絲（焊絲）聯供的自動焊炬 |
| 型號 | 額定電壓 | 標準截面 （mm2） |
| ZDYHF | 450VAC | 16-95 |
型號 | 名稱 | 主要用途 |
YB | 移動扁形橡套電纜 | 作室內起重運輸 |
YBF | 阻燃耐高溫移動扁平形 | 適用于戶外接觸油污場合具有耐氣候性和非延燃性 |
YBZ | 阻燃耐高溫扁形橡套電纜 | 同 YBF 具有阻燃性 |
型號 | 截面 mm 2 | 芯數 |
YB | 1.5-2.5 | 3 、 4 、 5 、 7 、 8 、 10 、 12 |
YBF | 4-6 | 3 、 4 、 5 |
YBZ | 25-70 | 3 、 4 |
規 格 standards | 導體結構 conductor structure | 電纜參考數據 | 20 ℃ 時***小絕緣電阻 M Ω | ||||
外徑上限（寬度×厚度） | 近似重量 | 20 ℃ ***大直流電阻 | |||||
芯數×截面積 mm 2 | 根數 / 直徑 mm | Y B YBF YBZ mm | Y B YBF YBZ Kg/mm | 不鍍錫 Ω /km | 鍍錫 Ω /km | YB YBF | YBZ |
3×4 | 56/0.30 | 19.6×8.9 | 285 | 4.95 | 5.09 | 50 | 400 |
3×6 | 84/030 | 22.0×9.9 | 380 | 3.30 | 3.39 | ||
3×10 | 84/0.40 | 27.5×12 | 615 | 1.91 | 1.95 | ||
3×16 | 126/0.40 | 31.3×13.3 | 830 | 1.21 | 1.24 | ||
3×25 | 196/0.40 | 38.3×15.8 | 1230 | 0.78 | 0.795 | ||
3×35 | 276/0.40 | 42.8×17.6 | 1605 | 0.554 | 0.565 | 40 | 300 |
3×50 | 396/0.40 | 49.2×20.0 | 2205 | 0.386 | 0.393 | ||
3×70 | 360/0.50 | 55.6×22.5 | 2965 | 0.272 | 0.277 | ||
3×4+2×1 | 56/0.30+32/0.20 | 25×8.5 | 427 | 4.95 | 5.0 | 50 | 400 |
3×6+2×1 | 84/0.30+32/0.20 | 30×12 | 590 | 3.30 | 3.34 | 50 | 400 |
3×6+2×1.5 | 84/0.30+30/0.25 | 30×12 | 600 | 3.30 | 3.38 | 50 | 400 |
6×2.5+6×1.5 | 49/0.25+30/0.25 | 35×15 | 900 | 7.98 | 8.05 | 50 | 400 |
3×4+4×2.5 | 56/0.30+49/0.25 | 32×9 | 520 | 4.95 | 5.03 | 50 | 400 |
3×25+1×10 | 196/0.40+84/0.40 | 53×18 | 1800 | 0.78 | 0.81 | 50 | 400 |
3×16+1×10 | 126/0.40+84/0.30 | 43×15 | 1200 | 1.21 | 1.27 | 50 | 400 |
3×35+1×10 | 276/0.40+84/0.40 | 61×21 | 2500 | 0.554 | 0.56 | 40 | 300 |
3×50+1×10 | 396/0.40+84/0.40 | 65×24 | 3200 | 0.386 | 0.392 | 40 | 300 |
1、成品電纜的絕緣電阻換算到長度為1Km，溫度為+20℃時，動力線芯應不小于30MΩ/Km。
2、成品電纜的電壓試驗，動力線芯之間應能經受50Hz，2500V電壓試驗5min，控制線芯之間應能經受交流50Hz，1500V電壓試驗。
3、成品電纜的交貨長度不應小于150m，允許長度不小于35m的短段電纜交貨，其交貨數量應不超過交貨總長度的10％，根據用戶和制造廠協議，允許以任意長度的電纜交貨。
