- 產品名稱：KGGP32鎧裝硅橡膠電纜
- 添加時間：2018-05-25 09:41:22
- 推薦度：

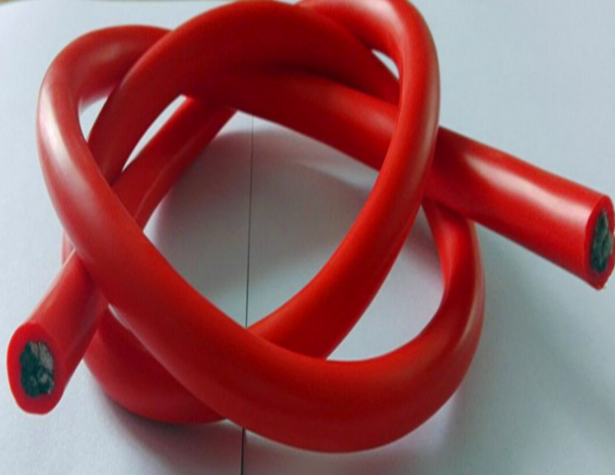

KGGP32鎧裝硅橡膠電纜
KGGP32鎧裝硅橡膠電纜用途：KGGP32鎧裝硅橡膠電纜適用于交流額定電壓0.6/1KV及以下固定敷設用動力傳輸線或移動電器用連接電纜，產品具有耐熱輻射、耐寒、耐酸堿及腐蝕性氣體、防水等特性。電纜結構柔軟，輻射方便，高溫(高寒)環境下電氣性能穩定，抗老化性能突出，使用壽命長，廣泛用于冶金、電力、石化、電子、汽車制造等行業。
KGGP32鎧裝硅橡膠電纜使用特性：
1． 交流額定電壓：U0/U 0.6/1KV，***高工作溫度： 180℃，***低環境溫度：固定敷設-60℃
2． KGGP32鎧裝硅橡膠電纜安裝敷設溫度應不低于-25℃。
3． 電纜允許彎曲半徑：電纜***小為電纜外徑的10倍

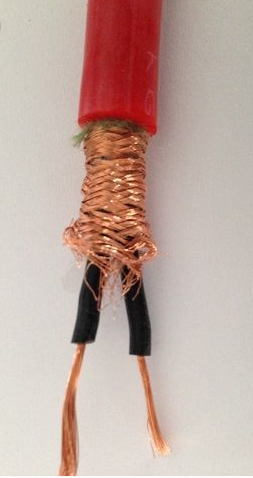

鋼絲鎧裝硅橡膠電纜是一種特殊的180度以下的多芯硅橡膠鋼絲編織電纜， 應用在高溫和低溫地區，或電纜絕緣層能夠承受的溫度變化環境中。 線纜是主要應用在鋼鐵生產行業和航空業及在造船，水泥，玻璃和陶瓷工廠。硅膠護套可以抗熱，抗化學腐蝕，耐油和耐酸。外部鍍鋅鋼絲編織確保出色的機械保護和無干擾的的信號和脈沖傳輸。建議不要室外使用。
三. KGGP32鎧裝硅橡膠電纜參數：
AWG | 芯數 | 導體橫截面積 mm2 | 標稱外徑 mm | 銅重量 kg/km | 標稱重量 kg/km |
18 | 2 | 0.75 | 7.2 | 14.4 | 88 |
18 | 3 | 0.75 | 7.6 | 21.6 | 99 |
18 | 4 | 0.75 | 8.1 | 29 | 121 |
18 | 5 | 0.75 | 9.2 | 36 | 147 |
18 | 6 | 0.75 | 9.9 | 43 | 169 |
18 | 7 | 0.75 | 9.9 | 50 | 178 |
17 | 2 | 1 | 7.6 | 19 | 98 |
17 | 3 | 1 | 8 | 29 | 119 |
17 | 4 | 1 | 8.8 | 38 | 139 |
17 | 5 | 1 | 9.7 | 48 | 167 |
17 | 6 | 1 | 10.4 | 58 | 185 |
17 | 7 | 1 | 10.4 | 67 | 194 |
16 | 2 | 1.5 | 8.3 | 29 | 126 |
16 | 3 | 1.5 | 8.7 | 43 | 143 |
四： KGGP32鎧裝硅橡膠電纜基本型號及名稱
表1
型號 | 產品名稱 |
YGC | 硅橡膠絕緣硅橡膠護套電力電纜 |
YGCR | 硅橡膠絕緣硅橡膠護套移動用電力軟電纜 |
YGCP | 硅橡膠絕緣硅橡膠護套銅編織屏蔽電力電纜 |
YGC22 | 硅橡膠絕緣硅橡膠護套鋼帶鎧裝電力電纜 |
JGG | 硅橡膠絕緣硅橡膠護套安裝線 |
JGGR | 硅橡膠絕緣硅橡膠護套移動用安裝軟線 |
JGGP | 硅橡膠絕緣硅橡膠護套銅編織屏蔽安裝線 |
JHXG | 硅橡膠絕緣電機引接線 |
備注：阻燃型硅橡膠電纜型號前加ZR，導體線芯中銅絲可以采用鍍錫。
五：YGC22鎧裝硅橡膠電纜代號名稱和含義
表2
號 | 代號含義 |
Y | 系列代號(移動軟電纜) |
G | 硅橡膠 |
C | 重型 |
22 | 鋼帶鎧裝 |
P | 銅編織屏蔽 |
R | 多股絞合導體 |
J | 電機引接線 |
六：YGC22鎧裝硅橡膠電纜主要技術指標
1．成品電纜導體(R類)直流電阻(符合GB3956規定)參照附錄A表1和表2。
2．20℃時絕緣電阻不小于100MΩ/KM
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
