- 產品名稱：KGEP硅橡膠絕緣屏蔽控制電纜
- 添加時間：2018-07-12 20:50:55
- 推薦度：

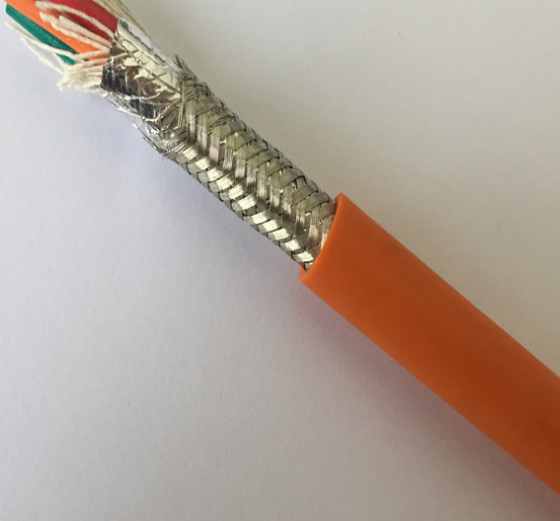

KGEP硅橡膠絕緣屏蔽控制電纜
一、適用范圍
KGEP硅橡膠絕緣屏蔽控制電纜適用于冶金、電力、石油化工等工礦企業中的電器儀表、配電裝置的信號傳輸、控制和測量系統及火災危險較大，消防重要性較高場所的控制、監控回路及保護線路。
二、型號規格
1、字母對應含義。
K-控制電纜 NH-耐火型 T-銅芯（省略） G-硅橡膠絕緣 G-硅橡膠護套
V-聚氯乙烯護套 E-聚烯烴護套 P-銅絲編織屏蔽 P2-銅帶屏蔽 P3-鋁塑帶屏蔽
R-軟型
2、數字對應含義。
前一位：2-鋼帶鎧裝 3-細鋼絲鎧
后一位：2-聚氯乙烯護套 4-聚烯烴護套
3、型號名稱及用途見表1。
表1
型 號 | 名 稱 |
KGG | 硅橡膠絕緣、硅橡膠護套控制電纜 |
KGGP | 硅橡膠絕緣、編織總屏蔽、硅橡膠護套控制電纜 |
KGGR | 硅橡膠絕緣、硅橡膠護套控制軟電纜 |
KGV | 硅橡膠絕緣、聚氯乙烯護套控制電纜 |
KGVP | 硅橡膠絕緣、編織總屏蔽、聚氯乙烯護套控制電纜 |
KGVR | 硅橡膠絕緣、聚氯乙烯護套控制軟電纜 |
KGE | 硅橡膠絕緣、聚烯烴護套低煙無鹵成束阻燃控制電纜 |
KGEP | 硅橡膠絕緣、編織總屏蔽、聚烯烴護套低煙無鹵成束阻燃控制電纜 |
KGE24 | 硅橡膠絕緣、鋼帶鎧裝、聚烯烴護套低煙無鹵成束阻燃控制電纜 |
KGE34 | 硅橡膠絕緣、鋼絲鎧裝、聚烯烴護套低煙無鹵成束阻燃控制電纜 |
KGEP24 | 硅橡膠絕緣、編織總屏蔽、鋼帶鎧裝、聚烯烴護套低煙無鹵成束阻燃控制電纜 |
KGEP34 | 硅橡膠絕緣、編織總屏蔽、鋼絲鎧裝聚烯烴護套低煙無鹵成束阻燃控制電纜 |
NH-KGE | 硅橡膠絕緣、聚烯烴護套低煙無鹵成束阻燃耐火控制電纜 |
NH-KGEP2 | 硅橡膠絕緣、銅帶總屏蔽、聚烯烴護套低煙無鹵成束阻燃耐火控制電纜 |
NH-KGE24 | 硅橡膠絕緣、鋼帶鎧裝、聚烯烴護套低煙無鹵成束阻燃耐火控制電纜 |
NH-KGEP3-24 | 硅橡膠絕緣、鋁塑復合帶總屏蔽、鋼帶鎧裝聚烯烴護套低煙無鹵成束阻燃耐火控制電纜 |
NH-KGEP3-34 | 硅橡膠絕緣、鋁塑復合帶總屏蔽、鋼絲鎧裝、聚烯烴護套低煙無鹵成束阻燃耐火控制電纜 |
4、規格見表2
表2
標稱截面 mm2 | 導體類型 | ||
Ⅰ類 | Ⅱ類 | 軟結構 | |
0.5 | 1/0.80 | 7/0.30 | 16/0.20 |
0.75 | 1/0.97 | 7/0.37 | 24/0.20 |
1.0 | 1/1.13 | 7/0.43 | 32/0.20 |
1.5 | 1/1.38 | 7/0.52 | 30/0.25 |
2.5 | 1/1.78 | 7/0.68 | 49/0.25 |
4 | 1/2.25 | 7/0.85 | — |
6 | 1/2.76 | 7/1.04 | — |
10 | — | 7/1.35 | — |
三、KGEP硅橡膠絕緣屏蔽控制電纜產品使用特性
1、電纜額定電壓：450/750V。
2、電纜導體的長期允許工作溫度：-80?C~180?C。
3、電纜推薦允許彎曲半徑:
有鎧裝的電纜應不小于電纜外徑的12倍; 其余結構電纜應不小于電纜外徑的6倍。
4、電纜的***低敷設溫度：
聚乙烯護套電纜：-20?C；聚氯乙烯和低煙無鹵聚烯烴護套電纜：0?C。低于***低敷設溫度時應預先加熱。
5、電纜的燃燒特性
5.1 成束阻燃（/SA）型電纜能經受GB18380.3 （IEC60332-3） 規定的成束不延燃試驗.
5.2 低煙低鹵成束阻燃 （/SB） 型電纜燃燒時煙度應符合GB/T17651 （IEC61034） 規定,燃燒析出氣體中HCI含量應≤100mg/g符合GB/T17650 （IEC60754-2）要求。
5.3 低煙無鹵成束阻燃（/SC）型電纜燃燒時煙度應符合GB/T17651 （IEC61034）規定，燃燒析出氣體水溶液的PH值≥4.3,電導率≤10μs/mm符合GB/T17650 （IEC60754-2）要求。
5.4 耐火電纜特性還應符合GB/T19216 （IEC60331）規定要求。
6、KGEP硅橡膠絕緣屏蔽控制電纜的導體電阻和絕緣電阻見表2。
表2
標稱截面mm2 | 20?C時導體電阻 ≤?/km | 20℃時絕緣電阻≥MΩ?km | |||||
不鍍錫 | 鍍錫 | ||||||
I類 | II類 | 軟結構 | I類 | II類 | 軟結構 | ||
0.5 | 36.0 | 36.0 | 39.0 | 36.7 | 36.7 | 40.1 | 600 |
0.75 | 24.5 | 24.5 | 26.0 | 24.8 | 24.8 | 26.7 | 400 |
1.0 | 18.1 | 18.1 | 19.5 | 18.2 | 18.2 | 20.0 | 300 |
1.5 | 12.1 | 12.1 | 13.3 | 12.2 | 12.2 | 13.7 | 230 |
2.5 | 7.41 | 7.41 | 7.98 | 7.56 | 7.56 | 8.21 | 160 |
4 | 4.61 | 4.61 | — | 4.70 | 4.70 | — | 125 |
6 | 3.08 | 3.08 | — | 3.11 | 3.11 | — | 83 |
10 | — | 1.83 | — | — | 1.84 | — | 50 |
