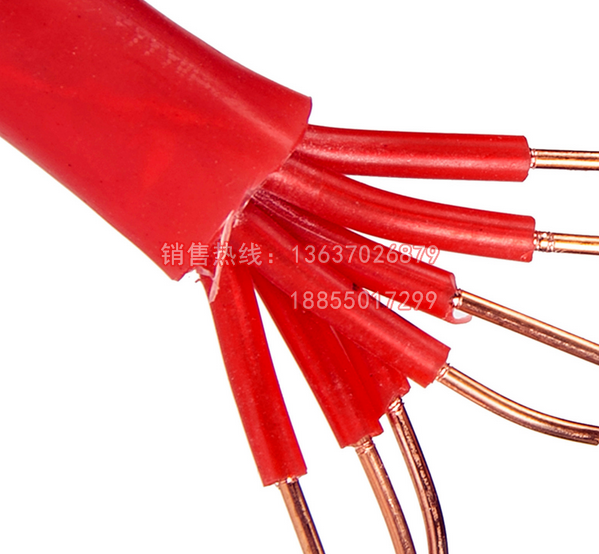

HTKGG HTKGGP硅橡膠控制電纜

     一.HTKGG HTKGGP硅橡膠控制電纜用途

HTKGG HTKGGP硅橡膠控制電纜適用于交流和直流50Hz額定電壓450/750V及以下電器儀表及自動化控制系統的信號傳輸線以及各種移動電器連接線。

   二.HTKGG HTKGGP硅橡膠控制電纜使用特性
(1) 工作溫度：長期工作溫度不超過180℃
(2) 額定電壓U0/U:450/750V
(3) ***低環境溫度：固定敷設－60℃
                  非固定敷設－20℃
(4) ***小彎曲半徑：彎曲半徑不小于電纜外徑的4倍

  三. HTKGG HTKGGP硅橡膠控制電纜型號及名稱

型號	名稱
HTKGG	銅芯硅橡膠絕緣及護套控制電纜
HTKGGP	銅芯硅橡膠絕緣及護套銅絲編織屏蔽控制電纜
HTKGGx	鍍錫銅芯硅橡膠絕緣及護套控制電纜
HTKGGPx	鍍錫銅芯硅橡膠絕緣及護套銅絲編織屏蔽控制電纜
HTKFG	銅芯氟塑料絕緣硅橡膠護套控制電纜

四.HTKGG HTKGGP硅橡膠控制電纜

標稱截面mm2	技術指標
0.5mm2	0.75mm2	1.0mm2	1.5mm2	2.5mm2
20℃Ω/KM	分類	不鍍錫	鍍錫	不鍍錫	鍍錫	不鍍錫	鍍錫	不鍍錫	鍍錫	不鍍錫	鍍錫
B	36.0	5.09	36.0	5.09	36.0	5.09	36.0	36.0	5.09	5.09
R	39.0	3.39	39.0	3.39	39.0	3.39	39.0	39.0	3.39	3.39
試驗電壓(v/5min)	3500
絕緣電阻(MW/KM)	20℃大于50
Z	符合GB12666.5-90氧指數大于50高于B類要求

五.HTKGG HTKGGP硅橡膠控制電纜

項目	單位	說明
系列代號	HTK	特控電纜
絕緣材料	G	硅橡膠
F	氟塑料 (FEP)
屏蔽材料	P	銅絲編織
P1	鍍錫銅絲編織
P2	鋁塑帶
護套材料	G	硅橡膠
導體材料	/	銅絲省略
X	鍍錫銅絲
導體結構	B	七股絞合導體
R	多股軟導體
規格		芯數×導體載面(N×S)
	N: 2,3,4,5.......37
導體截面積		S:0.5, 0.75, 1.0, 1.5, 2.5(mm2)



例：1.19芯載面為1.0mm2B類導體鍍錫線芯硅橡膠絕緣及護套特控電纜表示為：HTKGGBx 19×1.0mm2。

2.19芯載面為1.0mm2R類導體硅硅橡膠緣及護套鍍錫銅絲編織屏蔽特控電纜表示為：HTKGGP1Rx 19×1.0mm2。

3.19芯載面為1.0mm2,鍍錫線芯硅橡膠絕緣及護套特控電纜表示為：HTKGGx 19×1.0mm2。

4.19芯載面為1.0mm2B類導體鍍錫線芯氟塑料絕緣硅橡膠護套鋁塑帶屏蔽特控電纜表示為：HTKFGP3Bx 19×1.0mm2。
