玻璃絲編織護套高溫補償導線

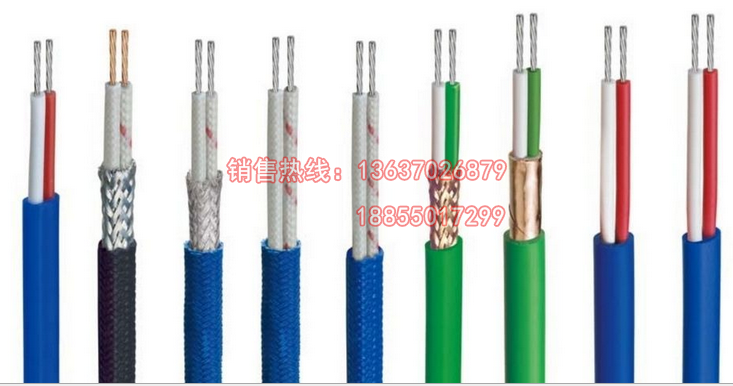

玻璃絲編織護套高溫補償導線用于熱電偶用補償導線，其作用是來延伸熱電極即移動熱電偶的冷端，與顯示儀表聯接構成測溫系統。本產品采用GB／T 4989-94《熱電偶用補償導線》******標準(等效采用IEC584-3《熱電偶第三部分—補償導線》******標準)，絕緣層和護層選用進口優質氟塑料，并采用整體連續擠出新工藝，使該產品具有優良的耐酸，堿、耐磨和不燃延之性能，可浸入油水中長期使用。使用溫度—60—205—260℃，屬于當代******xj****水平。產品主要應用于各種測溫裝置，已被廣泛用于石油、化工、冶金、電力等部門。
玻璃絲編織護套高溫補償導線主要技術指標：
補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC
其中：a)型號第一個字母與熱電偶的分度號相對應；
b)字母“X”表示延伸型補償導線(型別)；
c)字母“C”表示補償型補償導線(型別)。
注：SC型補償導線可配用R型分度號熱電偶
玻璃絲編織護套高溫補償導線
| 玻纖（玻璃絲）編織護套高溫補償導線結構特征、絕緣層、護層材料、使用溫度 | 使用分類、允差等級、護層著色標志 |
| 絕緣層及護套使用溫度材料符號聚氯乙烯PVC-25～70℃-25～105℃聚全氟乙丙烯FEP-60～200℃可溶性聚四氟乙烯PFA-60～250℃ | 使用分類標志允許等級及護套著色普通級精密級一般用G（黑色）S（灰色）耐熱用H（黑色） |
補償導線的熱電勢、允差
| 熱電勢及允差（μV） | 熱電偶測試端溫度(℃) | ||||||
| 100 ℃ | 100 ℃ | ||||||
| 熱電勢 | 允 差 | 熱電勢 | 允 差 | ||||
| (標準值) | 普通級 | 精密級(S) | (標準值) | 普通級 | 精密級(S) | ||
| SC或RC | 645 | ±60(±5.0℃) | ±30(±2.5℃) | 1440 | ±60(±5.0℃) | -- | 1000 |
| KCA | 4095 | ±100(±2.5℃) | ±60(±1.5℃) | 8137 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
| KCB | 4095 | ±100(±2.5℃) | ±60(±1.5℃) | 8137 | -- | -- | 900 |
| KX | 4095 | ±100(±2.5℃) | ±60(±1.5℃) | 8137 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
| NC | 2774 | ±100(±2.5℃) | ±60(±1.5℃) | 5912 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
| NX | 2774 | ±200(±2.5℃) | ±60(±1.5℃) | 5912 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
| EX | 6317 | ±60(±2.5℃) | ±120(±1.5℃) | 13419 | ±200(±2.5℃) | ±120(±1.5℃) | 600 |
| JX | 5268 | ±140(±2.5℃) | ±85(±1.5℃) | 10777 | ±140(±2.5℃) | ±85(±1.5℃) | 500 |
| TX | 4277 | ±60(±1.0℃) | ±30(±0.5℃) | 9285 | ±90(±1.5℃) | ±48(±0.8℃) | 300 |
因補償導線、補償電纜是溫度儀表的連接線，所以不同的溫度區域、使用環境、高溫場所、防腐場所、耐磨場所、耐低溫場所等不同要求，正確識別補償電纜的絕緣溫度和補償電纜的絕緣層有著密不可分的關系
1、電纜長期***高工作溫度為+70℃采用聚氯乙烯絕緣，***低溫度：-20℃
2、電纜長期允許***高工作溫度為+90℃采用交聯聚乙烯絕緣，***低溫度：-40℃
3、電纜長期允許***高工作溫度為+180℃采用硅橡膠絕緣，***低溫度：-60℃
4、電纜長期允許***高工作溫度為+260℃采用氟塑料絕緣，***低溫度：-60℃
5、電纜長期允許***高工作溫度為+500℃采用玻璃絲編織加鍍錫銅絲屏蔽無絕緣，在低溫下其線（纜）也不發硬，可任何彎曲，技術性能可靠，尤其在火焰直接燃燒到線表面時，在一定時間內不會發生短路和斷路故障，熱電偶用耐火補償導線及補償電纜特有的耐熱性是硅橡膠和聚四氟線無法比擬的，從而保障熱工儀表系統在高溫及突發事件情況下正常工作。
