- 產品名稱：YJYV23-8.7/15KV-3*70高壓電力電纜
- 添加時間：2018-04-11 21:20:21
- 推薦度：

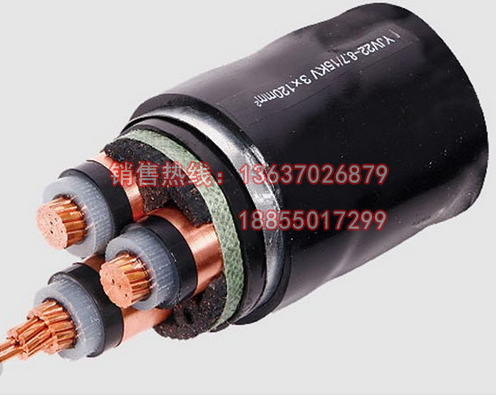

YJYV23-8.7/15KV-3*70高壓電力電纜
YJYV23-8.7/15KV-3*70高壓電力電纜型號名稱。
型號 | 名稱 |
YJV | 銅芯或鋁芯交聯聚乙烯絕緣，聚氯乙烯護套電力電纜 |
YJLV22 | 銅芯或鋁芯交聯聚乙烯絕緣，鋼帶鎧裝聚氯乙烯護套電力電纜 |
YJV32、42 | 銅芯或鋁芯交聯聚乙烯絕緣，鋼絲鎧裝聚氯乙烯護套電力電纜 |
YJYV23-8.7/15KV-3*70高壓電力電纜使用特性
· 工頻額定電壓U0/U為3.6/6kV～26/35kV。
· 電纜導體的***高允許工作溫度：90℃。
· 短路時（***長時間不超過5s）電纜導體的***高溫度不超過250℃。
· 電纜敷設時環境溫度應不低于0℃。
· 電纜彎曲直徑：三芯電纜不小于電纜外徑15倍；單芯電纜不小于電纜外徑20倍。
YJYV23-8.7/15KV-3*70高壓電力電纜額定電壓的選擇
· 電纜的額定電壓應適合于電纜系統的運行狀況，用U0/U（Um） kV表示。
U0－電纜設計用的導體對地或金屬屏蔽之間的額定工頻電壓；
U－電纜設計用的導體間的額定工頻電壓；
Um－設備可承受的“***高系統電壓”的***大值。
三相系統用電纜的U0值推薦如下表：
YJYV23-8.7/15KV-3*70高壓電力電纜
系統電壓(U) kV | 系統***高電壓(Um) kV | 額定電壓(U0)* kV | |
A 和 B 類系統 | C 類系統 | ||
6 10 15 20 30 35 | 7.2 12 17.5 24 36 40.5 | 3.6 6 8.7 12 18 21 | 6 8.7 12 18 － 26 |
A類系統──該類系統任何一相導體與地和接地導體接觸時，能在1min內與系統分離；
B類系統──該類系統可在單相接地故障短時運行，但在任何情況下***長運行時間不超過8h，每年接地故障總持續時間不超過125h；
C類系統──不屬于A類、B類的系統。
YJYV23-8.7/15KV-3*70高壓電力電纜的型號：
型號 | 名 稱 | |
YJV YJLV YJY YJLY | 銅芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 鋁芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 銅芯交聯聚乙烯絕緣聚乙烯護套電力電纜 鋁芯交聯聚乙烯絕緣聚乙烯護套電力電纜 | |
YJV22 YJLV22 YJV23 YJLV23 | 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 銅芯交聯聚乙烯絕緣鋼帶鎧裝氯乙烯護套電力電纜 鋁芯交聯聚乙烯絕緣鋼帶鎧裝氯乙烯護套電力電纜 | |
YJV32 YJLV32 YJV33 YJLV33 | 銅芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜 鋁芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜 銅芯交聯聚乙烯絕緣細鋼絲鎧裝聚乙烯護套電力電纜 鋁芯交聯聚乙烯絕緣細鋼絲鎧裝聚乙烯護套電力電纜 |
YJLV22-8.7/15KV交聯聚乙烯絕緣鋼帶鎧裝電力電纜生產范圍
型號 | 芯數 | 額 定 電 壓 kV | ||||||
3.6/6 | 6/6 6/10 | 8.7/10 8.7/15 | 12/20 | 18/20 18/30 | 21/35 | 26/35 | ||
導體標稱截面 mm2 | ||||||||
YJV | 1 | 25~800 | 25~800 | 25~800 | 35~800 | 50~630 | 50~800 | 50~800 |
3 | 25~630 | 25~630 | 25~500 | 35~500 | 50~400 | 50~400 | 50~400 | |
YJV22 | 1 | 25~800 | 25~800 | 25~800 | 35~800 | 50~630 | 50~800 | 50~800 |
3 | 25~400 | 25~400 | 25~400 | 35~400 | 50~400 | 50~400 | 50~400 | |
YJV32 | 1 | 25~800 | 25~800 | 25~800 | 35~800 | 50~630 | 50~630 | 50~630 |
3 | 25~400 | 25~400 | 25~400 | 35~400 | 50~400 | 50~400 | 50~400
| |
