- 產品名稱：WDZN-YJY22 WDZN-YJY23 WDZN-YJY33低煙無鹵耐火電纜
- 添加時間：2020-01-20 09:36:40
- 推薦度：

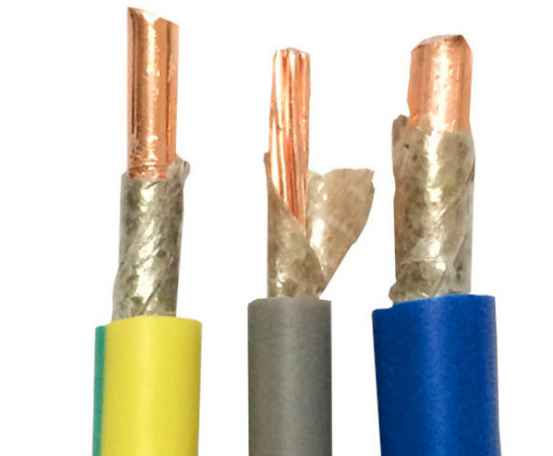

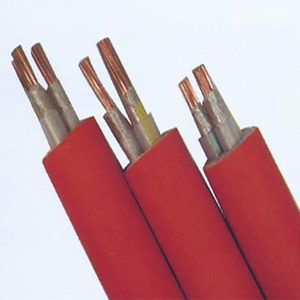

WDZN-YJY22 WDZN-YJY23 WDZN-YJY33低煙無鹵耐火電纜
WDZN-YJY2 WDZN-YJY23 WDZN-YJY33低煙無鹵耐火電纜適用于交流額定電壓600/1000V及以下的地鐵、高層建筑、商場、劇院、發電站、化學工廠、城市廣場及其他公用事業等電力系統或控制及監控回路中。
WDZN-YJY23 WDZN-YJY33低煙無鹵耐火電纜執行標準：采用企業標準及參照GB9330-88、GB/T12706-2002
一. WDZN-YJY2 WDZN-YJY23 WDZN-YJY33低煙無鹵耐火電纜使用特性：
1、電纜長期允許工作溫度90℃
2、電纜敷設溫度不低于0℃
3、推薦彎曲半徑
WDZN-YJY2 WDZN-YJY23 WDZN-YJY33低煙無鹵耐火電纜：無鎧裝電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。
無鹵低煙阻燃電力電纜：單芯電纜彎曲半徑不小于電纜外徑的20倍，多芯電纜彎曲半徑不小于電纜外徑的15倍。
二. WDZN-YJY23 WDZN-YJY33低煙無鹵耐火電纜型號、名稱：
型號 | 名稱 |
無鹵低煙阻燃電力電纜 | |
WDZ-YJY | 銅芯交聯聚乙烯絕緣 無鹵低煙阻燃 電力電纜（也可做鋁芯WDZ-YJLY） |
WDZ-YJY23 | 銅芯交聯聚乙烯絕緣 鋼帶鎧裝 無鹵低煙阻燃 電力電纜（也可做鋁芯WDZ-YJLY23） |
WDZ-YJY33 | 銅芯交聯聚乙烯絕緣 鋼絲鎧裝 無鹵低煙阻燃 電力電纜（也可做鋁芯WDZ-YJLY33） |
WDZN-YJY | 銅芯交聯聚乙烯絕緣 無鹵低煙阻燃 耐火電力電纜 |
WDZN-YJY23 | 銅芯交聯聚乙烯絕緣 鋼帶鎧裝 無鹵低煙阻燃 耐火 電力電纜 |
WDZN-YJY33 | 銅芯交聯聚乙烯絕緣 鋼絲鎧裝 無鹵低煙阻燃 耐火 電力電纜 |
三.無鹵低煙阻燃控制電纜型號名稱：
WDZ-KYJY | 銅芯交聯聚乙烯絕緣 無鹵低煙阻燃 控制電纜 |
WDZ-KYJYP | 銅芯交聯聚乙烯絕緣 銅絲屏蔽 無鹵低煙阻燃 控制電纜 |
WDZ-KYJYP2 | 銅芯交聯聚乙烯絕緣 銅帶屏蔽 無鹵低煙阻燃 控制電纜 |
WDZ-KYJYP2-23 | 銅芯交聯聚乙烯絕緣 銅帶屏蔽 鋼帶鎧裝 無鹵低煙阻燃 控制電纜 |
WDZ-KYJY33 | 銅芯交聯聚乙烯絕緣 細鋼絲鎧裝 無鹵低煙阻燃 控制電纜 |
WDZN-KYJY | 銅芯交聯聚乙烯絕緣 無鹵低煙阻燃 耐火 控制電纜 |
WDZN-KYJYP2 | 銅芯交聯聚乙烯絕緣 銅帶屏蔽 無鹵低煙阻燃 控制電纜 |
WDZN-KYJYP2-23 | 銅芯交聯聚乙烯絕緣 銅帶屏蔽 鋼帶鎧裝 無鹵低煙阻燃 控制電纜 |
四.名詞術語解釋：
型號 | 額定電壓 | 0.5 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | 10 |
WZD-KYJY KYJYP | 600/1000V | 2-61芯 | 2-37芯 | 2-14芯 | |||||
WZD-KYJYP2 KYJY33 | 4-61芯 | ||||||||
WDZN-KYJY | 2-61芯 | ||||||||
WDZN-KYJYP2 KYJYP2-23 | 4-61芯 | ||||||||
WDZ-YJY YJLY | 單芯：2.5mm2~500mm2 | ||||||||
WDZ-YJY23 YJLY23 | |||||||||
WDZ-YJY33 YJLY33 | |||||||||
WDZN-YJY YJY23 | |||||||||
WDZN-YJY33 | |||||||||
WDZ-KYJYP WDZ-KYJYP2低煙無鹵屏蔽電纜技術指標：
1、導體直流電阻符合GB/T3956的規定
2、90度絕緣電阻常數不小于3.67MΩ.Km，體積電阻率不小于1012Ω.Cm
3、電纜3.5KV交流電壓試驗，5min絕緣不擊穿
