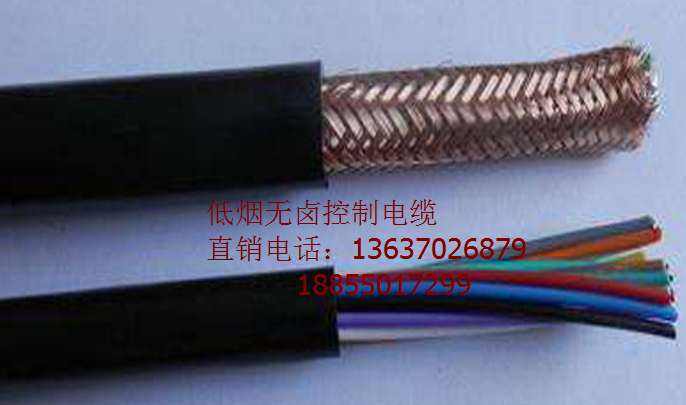

- 產品名稱：低煙無鹵控制電纜WDZA-KYJY-10*2.5mm2
- 添加時間：2023-11-28 17:18:34
- 推薦度：
一、產品特點及用途
低煙無鹵控制電纜WDZA-KYJY-10*2.5mm2適用于交流額定電壓450/750V及以下控制、監控回路及保護線路等場合。該產品克服了傳統阻燃控纜的缺點，極大的便利了救火和人員疏散工作，避免了鹵酸氣體對儀器和設備的腐蝕，成為傳統阻燃控制電纜的換代型產品，WDZA-KYJY-10*2.5mm2低煙無鹵控制電纜主要有以下五個特點：
1、電纜燃燒時鹵化氫氣體釋放量低；
2、電纜燃燒時發煙量少，透光率高；
3、電纜線芯長期工作溫度可達90℃，延長了電纜使用壽命；
4、絕緣線芯采用數字編碼，便于安裝、調試、維修；
5、采用筒式放線，可生產長達3KM以上的整根電纜。
二、低煙無鹵控制電纜WDZA-KYJY-10*2.5mm2產品執行標準：GB9330-88
三、低煙無鹵控制電纜WDZA-KYJY-10*2.5mm2使用特性
1、額定電壓U0/U為450/750V；
2、電纜導體的長期允許工作溫度為90℃；
3、電纜的敷設溫度應不低于0℃，推薦允許彎曲半徑：無鎧裝層電纜應不小于電纜外徑的6倍；有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍；有屏蔽結構的軟電纜應不小于電纜外徑的6倍。
四、基本型號及名稱
型 號 | 名 稱 |
WDZA-KYJY | 銅芯交聯聚乙烯絕緣聚烯烴護套無鹵低煙A（B、C）類阻燃控制電纜 |
WDZB-KYJY | |
WDZC-KYJY | |
WDZA-KYJYP | 銅芯交聯聚乙烯絕緣銅絲屏蔽聚烯烴護套無鹵低煙A（B、C）類阻燃控制電纜 |
WDZB-KYJYP | |
WDZC-KYJYP | |
WDZA-KYJYP2 | 銅芯交聯聚乙烯絕緣銅帶屏蔽聚烯烴護套無鹵低煙A（B、C）類阻燃控制電纜 |
WDZB-KYJYP2 | |
WDZC-KYJYP2 | |
WDZA-KYJYP3 | 銅芯交聯聚乙烯絕緣鋁塑復合帶屏蔽聚烯烴護套無鹵低煙A（B、C）類阻燃控制電纜 |
WDZB-KYJYP3 | |
WDZC-KYJYP3 | |
WDZA-KYJYP2-23 | 銅芯交聯聚乙烯絕緣銅帶屏蔽鋼帶鎧裝聚烯烴護套無鹵低煙A（B、C）類阻燃控制電纜 |
WDZB-KYJYP2-23 | |
WDZC-KYJYP2-23 |
無鹵低煙阻燃控制電纜的型號說明：
WDZ-KEE
銅芯低煙無鹵阻燃聚烯烴絕緣及護套無鹵低煙阻燃控制電纜
WDZ-KEER 銅芯低煙無鹵阻燃聚烯烴絕緣及護套控制軟電纜
WDZ-KEEP
銅芯低煙無鹵阻燃聚烯烴絕緣銅絲編織屏蔽低煙無鹵阻燃聚烯烴護套控制電纜
WDZ-KEERP
銅芯低煙無鹵阻燃聚烯烴絕緣銅絲編織屏蔽低煙無鹵阻燃聚烯烴護套控制軟電纜
WDZ-KEEP2
銅芯低煙無鹵阻燃聚烯烴絕緣銅帶繞包屏蔽低煙無鹵阻燃聚烯烴護套控制電纜
WDZ-KEEP3
銅芯低煙無鹵阻燃聚烯烴絕緣鋁塑復合帶繞包屏蔽低煙無鹵阻燃聚烯烴護套控制電纜
WDZ-KEEP1P3
銅芯低煙無鹵阻燃聚烯烴絕緣鋁塑復合帶繞包及鍍錫銅絲編織復合屏蔽低煙無鹵阻燃聚烯烴護套控制電纜
WDZ-KEE23
銅芯低煙無鹵阻燃聚烯烴絕緣鋼帶鎧裝低煙無鹵阻燃聚烯烴護套控制電纜
ZR-KEER23
銅芯低煙無鹵阻燃聚烯烴絕緣鋼帶鎧裝低煙無鹵阻燃聚烯烴護套控制軟電纜
WDZ-KEEP23
銅芯低煙無鹵阻燃聚烯烴絕緣銅絲編織屏蔽鋼帶鎧裝低煙無鹵阻燃聚烯烴護套控制電纜
WDZ-KEERP23
銅芯低煙無鹵阻燃聚烯烴絕緣銅絲編織屏蔽鋼帶鎧裝低煙無鹵阻燃聚烯烴護套控制軟電纜
WDZ-KEEP2-23
銅芯低煙無鹵阻燃聚烯烴絕緣銅帶繞包屏蔽鋼帶鎧裝低煙無鹵阻燃聚烯烴護套控制電纜
WDZ-KEEP2-23-Ⅰ
銅芯低煙無鹵阻燃聚烯烴絕緣銅帶繞包屏蔽鋼帶鎧裝內襯銅絲接地線低煙無鹵阻燃聚烯烴護套控制電纜
WDZ-KEEP3-23
銅芯低煙無鹵阻燃聚烯烴絕緣鋁塑復合帶繞包屏蔽鋼帶鎧裝低煙無鹵阻燃聚烯烴護套控制電纜
WDZ-KEEP1P3-23
銅芯低煙無鹵阻燃聚烯烴絕緣鋁塑復合帶繞包及鍍錫銅絲編織復合屏蔽鋼帶鎧裝低煙無鹵阻燃聚烯烴護套控制電纜
五、主要技術指標
導體直流電阻
標稱截面mm2 | 0.75 | 1 | 1.5 | 2.5 | 4 | 6 | 10 |
20℃時導體直流電阻≤Ω/KM | 24.5 | 18.1 | 12.1 | 7.41 | 4.61 | 3.08 | 1.83 |
1、 絕緣電阻：90℃時絕緣體積電阻率≥1012Ω·CM；90℃時絕緣電阻常數ki≥3.67MΩ·KM；
2、 電纜經受3.5KV交流電壓試驗，5min不發生擊穿；
3、 按IEC754標準試驗，PH值≥4.3；
4、 按IEC1034標準試驗，透光率≥60%；
5、 電纜通過GB/T18380-2001規定的阻燃試驗。
六、產品規格
型號 | 額定電壓kv | 標稱截面mm2 | |||||||
0.75 | 1 | 1.5 | 2.5 | 4 | 6 | 10 | |||
芯數 | |||||||||
WDZA-KYJY | 0.6/1 | 2--61 | 2--14 | 2--10 | |||||
WDZB-KYJY | |||||||||
WDZC-KYJY | |||||||||
WDZA-KYJYP2 | 4--14 | 4--10 | |||||||
WDZB-KYJYP2 | |||||||||
WDZC-KYJYP2 | |||||||||
WDZA-KYJYP23 | 6--61 | 4--14 | 4--10 | ||||||
WDZB-KYJYP23 | |||||||||
WDZC-KYJYP23 | |||||||||
WDZA-KYJYP2-23 | |||||||||
WDZB-KYJYP2-23 | |||||||||
WDZC-KYJYP2-23 | |||||||||
WDZA-KYJYP3-23 | |||||||||
WDZB-KYJYP3-23 | |||||||||
WDZC-KYJYP3-23 | |||||||||
安徽萬邦特種電纜有限公司可以根據客戶需要設計和制造各種規格和型號的電線電纜，本公司以質量*，客戶至上的宗旨，竭誠為新老客戶提供zui優質的服務。
