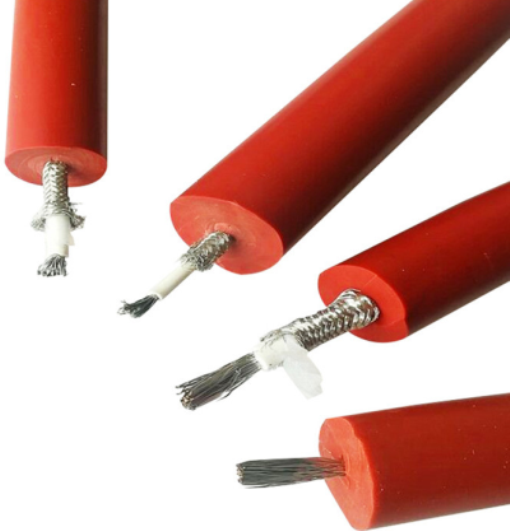

- 產品名稱：電機連接線JHXG-1140V-1*185
- 添加時間：2023-12-10 10:03:30
- 推薦度：
J 電機連接線JHXG-1140V-1*185特點及使用范圍： 電機連接線JHXG-1140V-1*185適用于交流額定電壓1.14KV及以下固定敷設用動力傳輸線或移動電器用連接電纜，產品具有耐熱輻射、耐寒、耐酸堿及腐蝕性氣體、防水等特性，電纜結構柔軟，輻射方便，高溫(高寒)環境下電氣性能穩定，抗老化性能突出，使用壽命長，廣泛用于冶金、電力、石化、電子、汽車制造等行業。
電機連接線JHXG-1140V-1*185導體為軟銅絲絞合，或鍍錫軟銅絲。護套為混合物，絕緣為橡膠，通常采用硅橡膠，這樣能夠加強電纜的機械外力，增加電纜柔軟度和抗磨能力，延長電纜使用壽命。 移動工作條件 -30℃至+160℃ 。固動工作條件 -60℃至+180℃
電機連接線JHXG-1140V-1*185用于直接長久地與電機繞組連接并引出機殼或繞組與電機殼體上的連接柱連接。
電機連接線JHXG-1140V-1*185技術參數：產品執行標準:企業標準.阻燃耐火特性試驗執行GB12666-90要求
交流額定電壓：U0/U 0.6/1KV
***高工作溫度： 185℃
***低環境溫度：固定敷設-60℃
電纜安裝敷設溫度應不低于-25℃。
電纜允許彎曲半徑：電纜***小為電纜外徑的10倍
成品電纜導體(R類)直流電阻(符合GB3956規定)參照附錄A表1和表2。
20℃時絕緣電阻不小于100MΩ/KM
成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
型號 | 產品名稱 |
YGC | 硅橡膠絕緣硅橡膠護套電力電纜 |
YGCR | 硅橡膠絕緣硅橡膠護套移動用電力軟電纜 |
YGCP | 硅橡膠絕緣硅橡膠護套銅編織屏蔽電力電纜 |
YGC22 | 硅橡膠絕緣硅橡膠護套鋼帶鎧裝電力電纜 |
JGG | 硅橡膠絕緣硅橡膠護套安裝線 |
JGGR | 硅橡膠絕緣硅橡膠護套移動用安裝軟線 |
JGGP | 硅橡膠絕緣硅橡膠護套銅編織屏蔽安裝線 |
JHXG | 硅橡膠絕緣電機引接線 |
備注：阻燃型硅橡膠電纜型號前加ZR，導體線芯中銅絲可以采用鍍錫。
五：代號名稱和含義
表1
代號 | 代號含義 |
Y | 系列代號（移動軟電纜） |
G | 硅橡膠 |
C | 重型 |
22 | 鋼帶鎧裝 |
P | 銅編織屏蔽 |
R | 多股絞合導體 |
J | 電機引接線 |
硅橡膠系列電纜使用特性及主要技術性能指標:
① 額定電壓U0/U為0.6/1kV.
②電纜*工作溫度為-60℃-180℃
③導體直流電阻符合GB3956的規定。
④電纜的zui小彎曲半徑應不小于電纜外徑的6倍。
⑤電纜具有耐高溫、耐低溫、柔軟、耐腐蝕等優點。
⑥ 電纜經過3.5kV/5min工頻耐電壓試驗不擊穿。
